Arduino温度计

使用设备:

esp8266 Arduino开发板
1602A液晶屏
DHT11温湿度传感器
DC多路输出

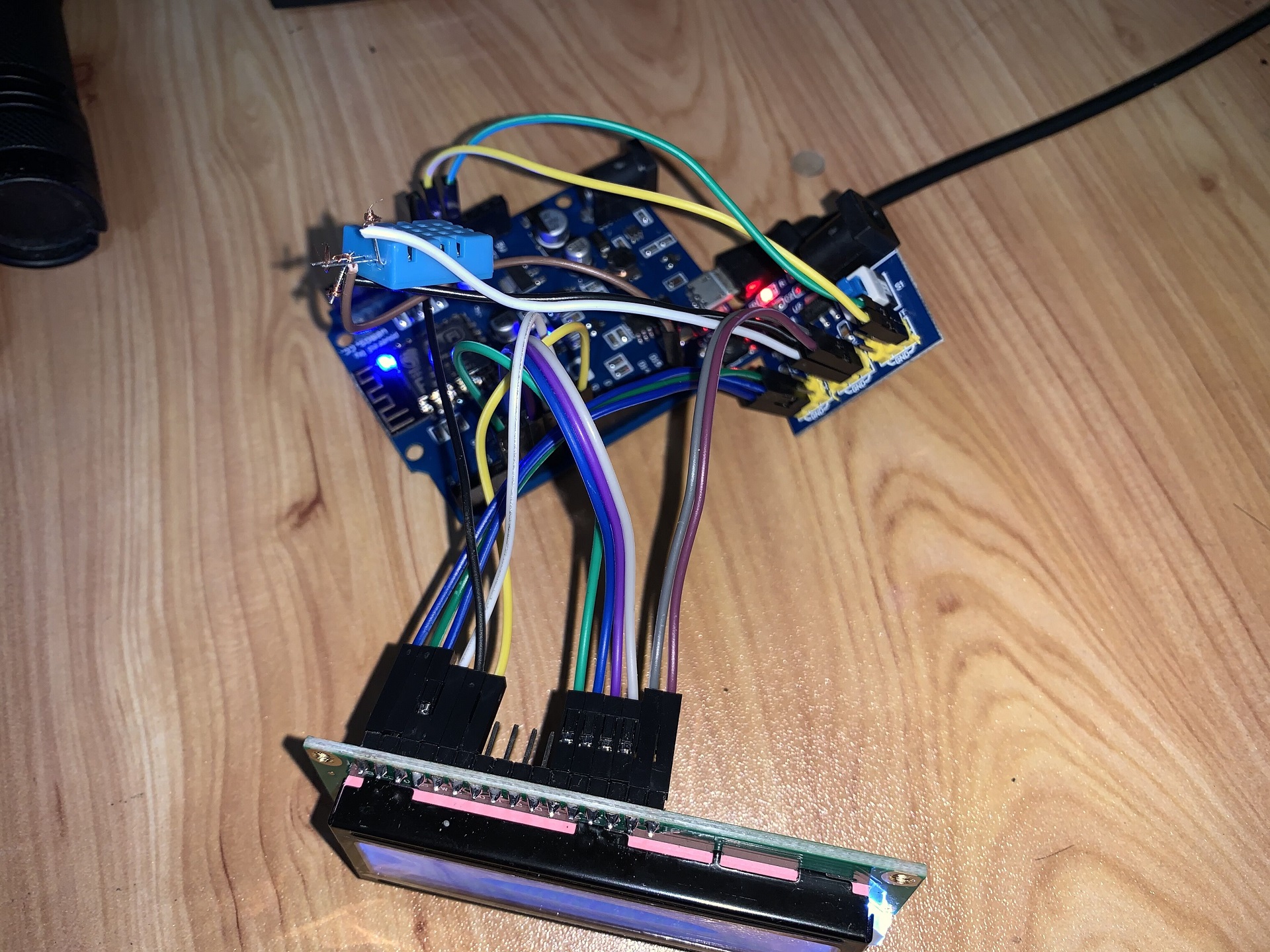

先展示一下成果:

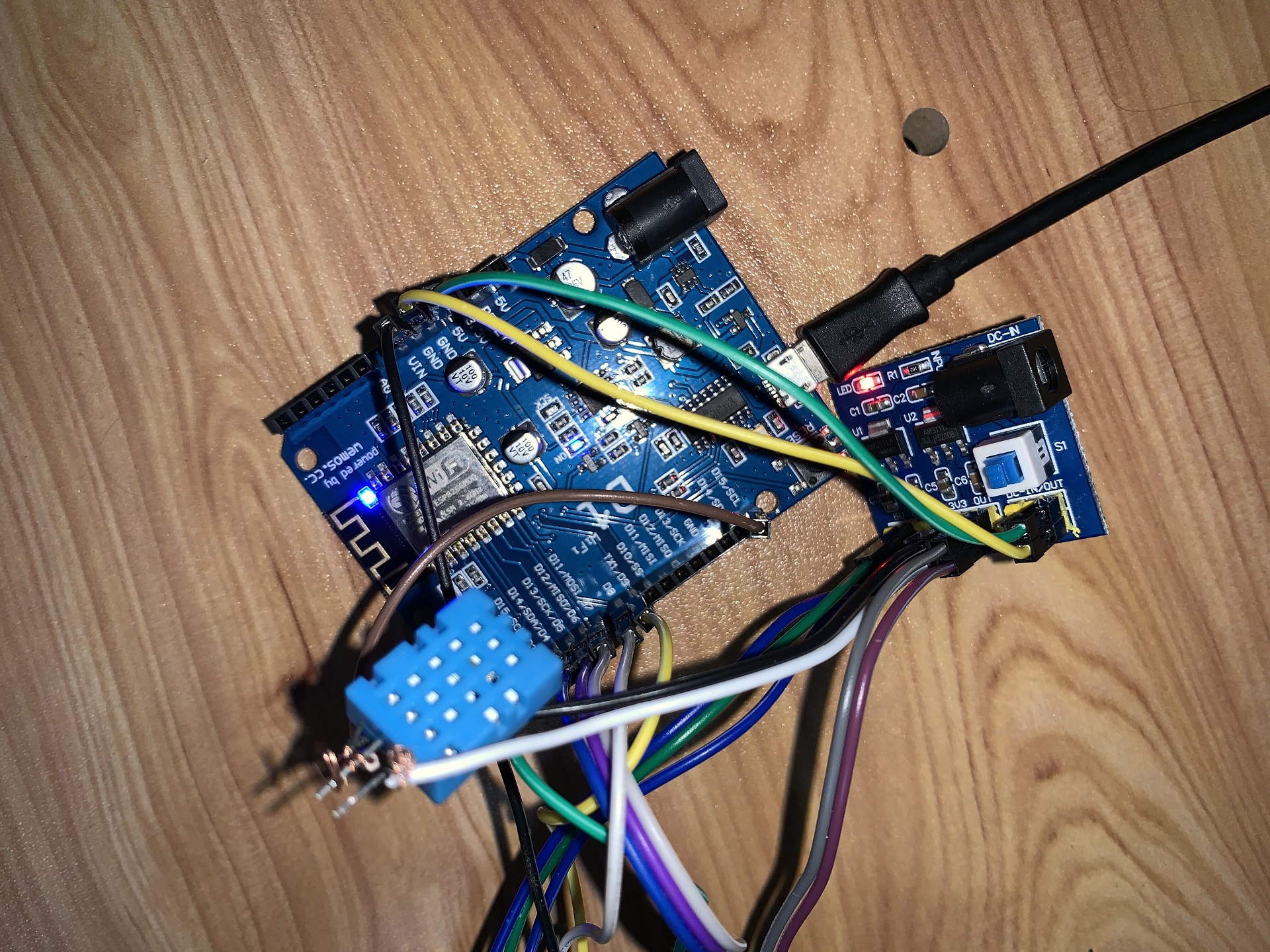

开发板连线:

屏幕与开发板的接线:

屏幕	->	开发板
RS	->	D8
E	->	D9
D4	->	D4
D5	->	D5
D6	->	D6
D7	->	D7

屏幕与电源的连接:

屏幕	->	电源
VSS	->	GND
VDD	->	5V
VO	->	GND
RW	->	GND
A	->	5V
K	->	GND

温度传感器输出端接入到开发板D15

以上只是本人的接法,如果需要调整屏幕对比度等需要外接电阻调整.

## 程序编写:

首先要在Arduino里面安装'LiquidCrystal'和'DHT'这两个库.

直接上源码:

#include <LiquidCrystal.h>//记得安装库
#include <DHT.h>//同上
#define DHTPIN D15  //传感器输出针接口
#define DHTTYPE DHT11 //传感器
DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal lcd(D8,D9,D4,D5,D6,D7); //LCD:RS,E,D4,D5,D6,D7

void setup()
{
  Serial.begin(9600);//与计算机串口通讯
  dht.begin(); //DHT
  lcd.begin(16,2);//16*2== x*y(x,y)屏幕
}

void loop() {
  float h = dht.readHumidity();//读湿度
  float t = dht.readTemperature();//读温度
  int u = h;
  Serial.print("温度:");
  Serial.print(t);
  Serial.print("湿度:");
  Serial.println(u);
  lcd.clear();//清屏
  lcd.print("Temperature:");//显示内容
  lcd.print(t);//显示温度
  lcd.setCursor(1, 1);//（x,y）光标开始
  lcd.print("Humidity:");//“显示内容”
  lcd.print(u);//显示湿度
  delay(2000);//等待2s(等传感器再次采样)
}

总体就是先定义屏幕和传感器的针脚,使用现成的库去读取温度和湿度,接着将lcd清屏,输出温湿度.
应该很好理解,就不做解释了.
